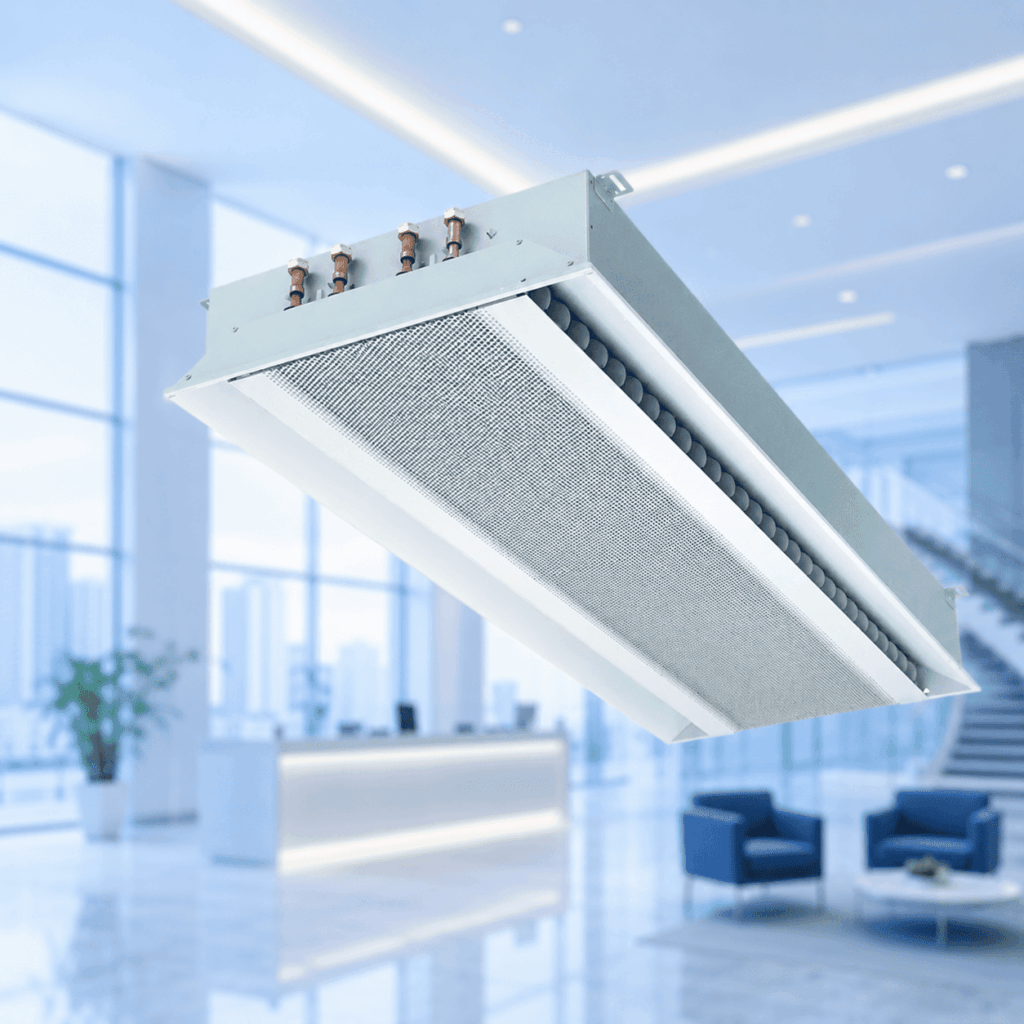

СЕРИЯ DID642

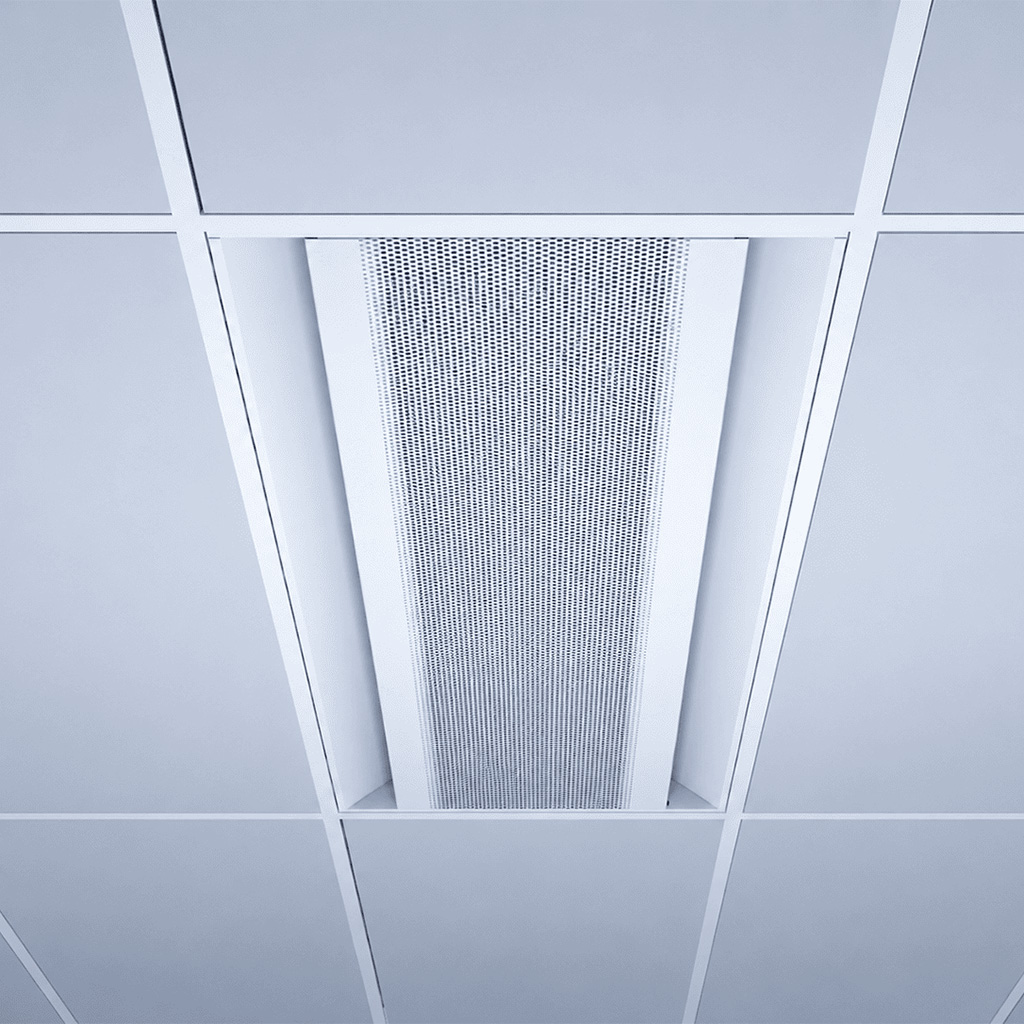

Активные охлаждающие балки для нагрева и охлаждения, с 2-трубным или 4-трубным теплообменником, для встраивания в различные потолочные системы
- Рекомендуются для помещений высотой до 4,0 м
- Высокая тепло- и холодопроизводительность при небольшом расходе первичного кондиционированного воздуха и низком уровне шума
- Пять вариантов сопел для оптимизации уровня эжекции в зависимости от потребностей, включая регулируемые сдвоенные сопла, т.е. пары сопел разного диаметра
- Съемная, откидная рециркуляционная решетка в двух вариантах исполнения
Дополнительное оборудование и аксессуары
- Комплект автоматики
- Дополнительный корпус для приточного и вытяжного воздуха, или дополнительный приточного воздуха
- Блоки для приточного и вытяжного воздуха по запросу
- Регулируемые направляющие ламели для изменения направления подачи воздуха
- Теплообменник с порошковым покрытием черного цвета
- Порошковая покраска в различные цвета, напр., шкала RAL CLASSIC
- Также подходит для свободного подвеса при наличии окантовочной панели
Описание
Активные охлаждающие балки подают в помещение кондиционированный первичный (свежий) воздух, используя теплообменники для дополнительного охлаждения и/или нагрева.
Первичный воздух подается в смесительные камеры через сопла (возможны пять вариантов). Благодаря этому вторичный (воздух в помещении) воздух всасывается через рециркуляционную решетку и проходит через горизонтальный теплообменник, где он нагревается или охлаждается.
Первичный воздух смешивается со вторичным и подается в помещение горизонтально через воздуховыпускающие щели.
Номинальная длина | 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 мм |
Длина | 893 – 3000 мм |
Высота | 170/205 мм |
Ширина | 593, 598, 618, 623 мм |
Патрубок первичного воздуха, диаметр | 123/158 мм |
Уровень расхода первичного воздуха | 10 – 125 л/с или 36 – 450 м³/ч |
Холодопроизводительность | До 3100 Вт |
Теплопроизводительность | До 2330 Вт |
Макс. рабочее давление, водяной контур | 6 бар |
Макс. рабочая температура | 75 °C |
Характеристики
- Регулируемые направляющие ламели для изменения направления подачи воздуха
- Съемная, откидная рециркуляционная решетка в двух вариантах исполнения
- Горизонтальный теплообменник для 2-трубной или 4-трубной системы

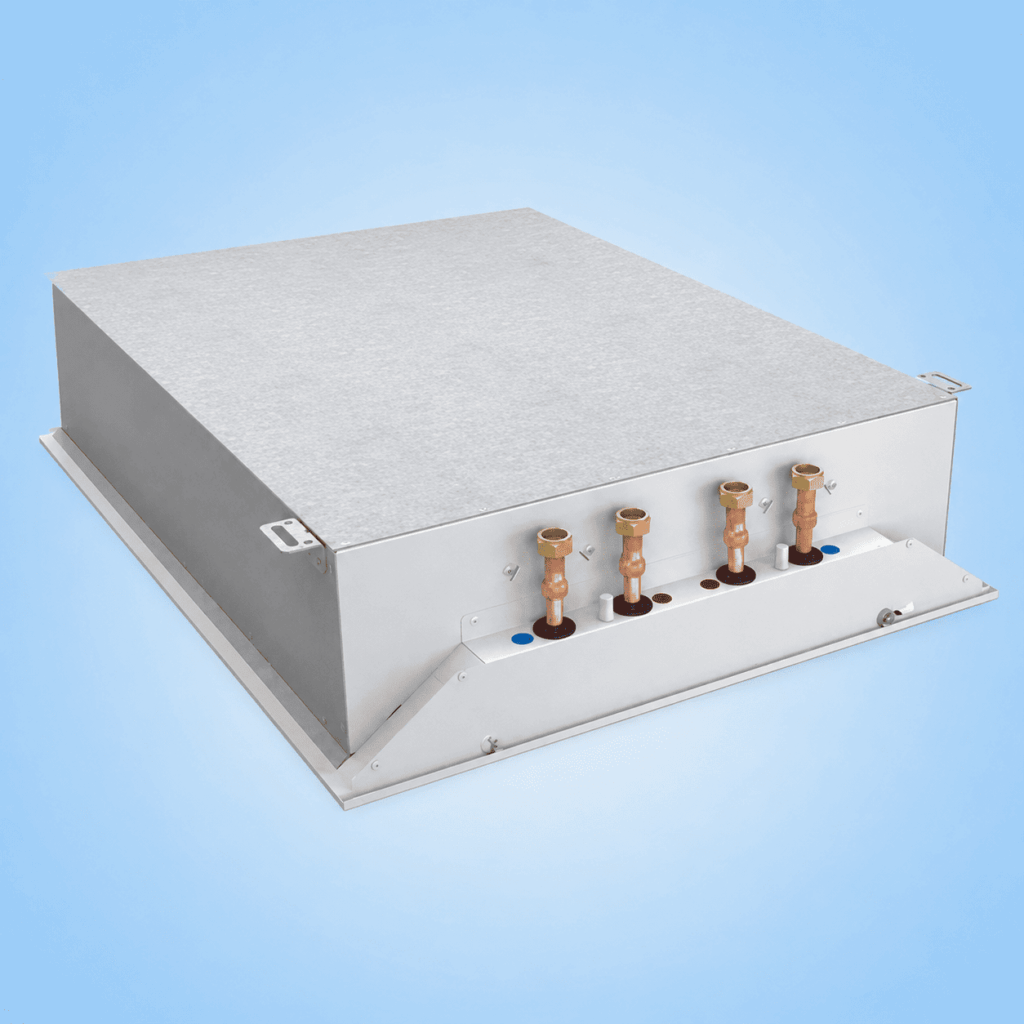

- Водяные штуцеры на торце балки, медная трубка Ø12 мм без резьбы или с наружной резьбой, или с накидной гайкой G½», плоское уплотнение
- Внутренняя пластина с штампованными соплами (из негорючего материала)
Материалы и покрытие
- Корпус, рециркуляционная решетка, панели корпуса с торца балки, патрубки и крепежные скобы изготовлены из оцинкованной листовой стали
- Пластина с соплами из листового металла
- Теплообменник с медными трубами и алюминиевым оребрением
- Направляющие ламели из полипропилена, огнестойкость класса V0 по UL 94
- Наружные поверхности с порошковым покрытием белого цвета (RAL 9010) или другого цвета по шкале RAL CLASSIC
- Теплообменник покрыт краской черного цвета (RAL 9005)

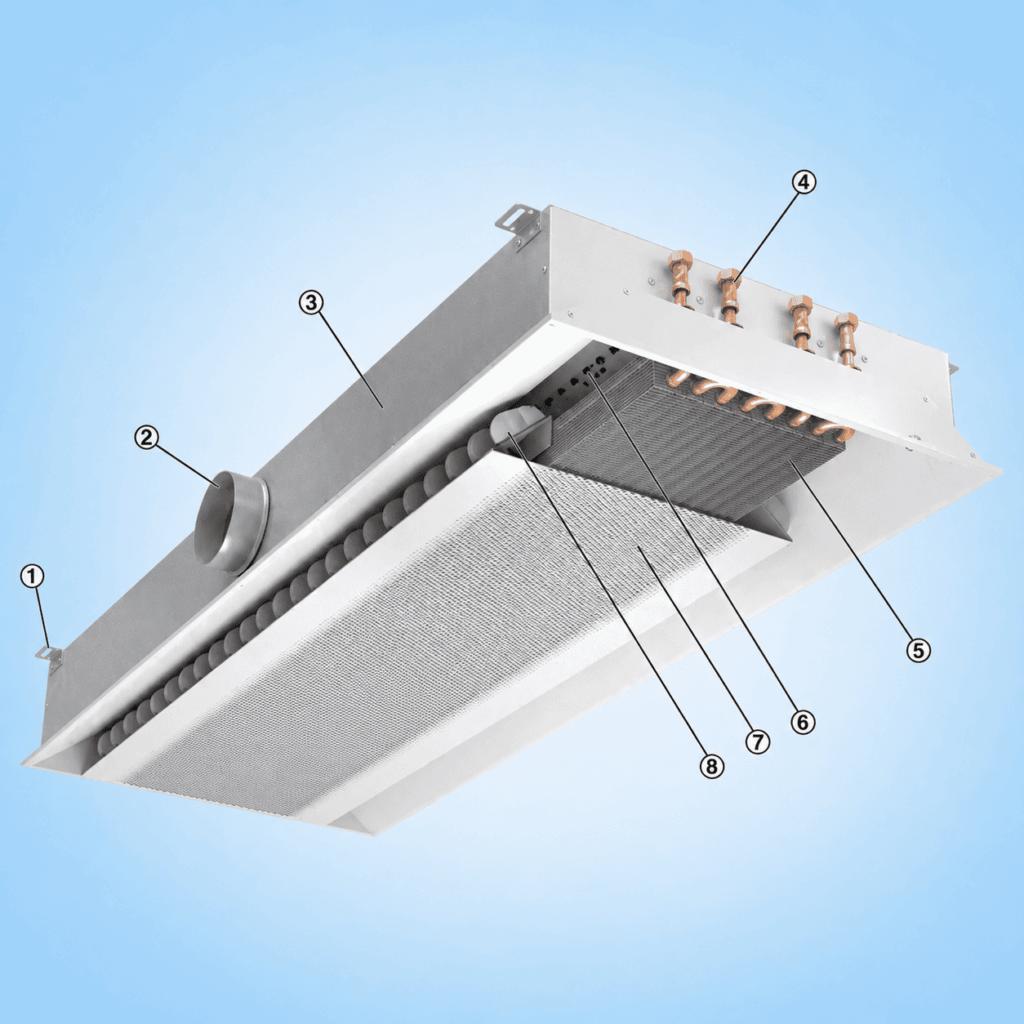

① Подвесной кронштейн
② Патрубок первичного воздуха
③ Корпус
④ Водяные штуцеры
⑤ Теплообменник
⑥ Сопла (на рис. регулируемые сдвоенные сопла, по запросу)
⑦ Рециркуляционная решетка
⑧ Направляющие ламели (по запросу)
