СЕРИЯ CA

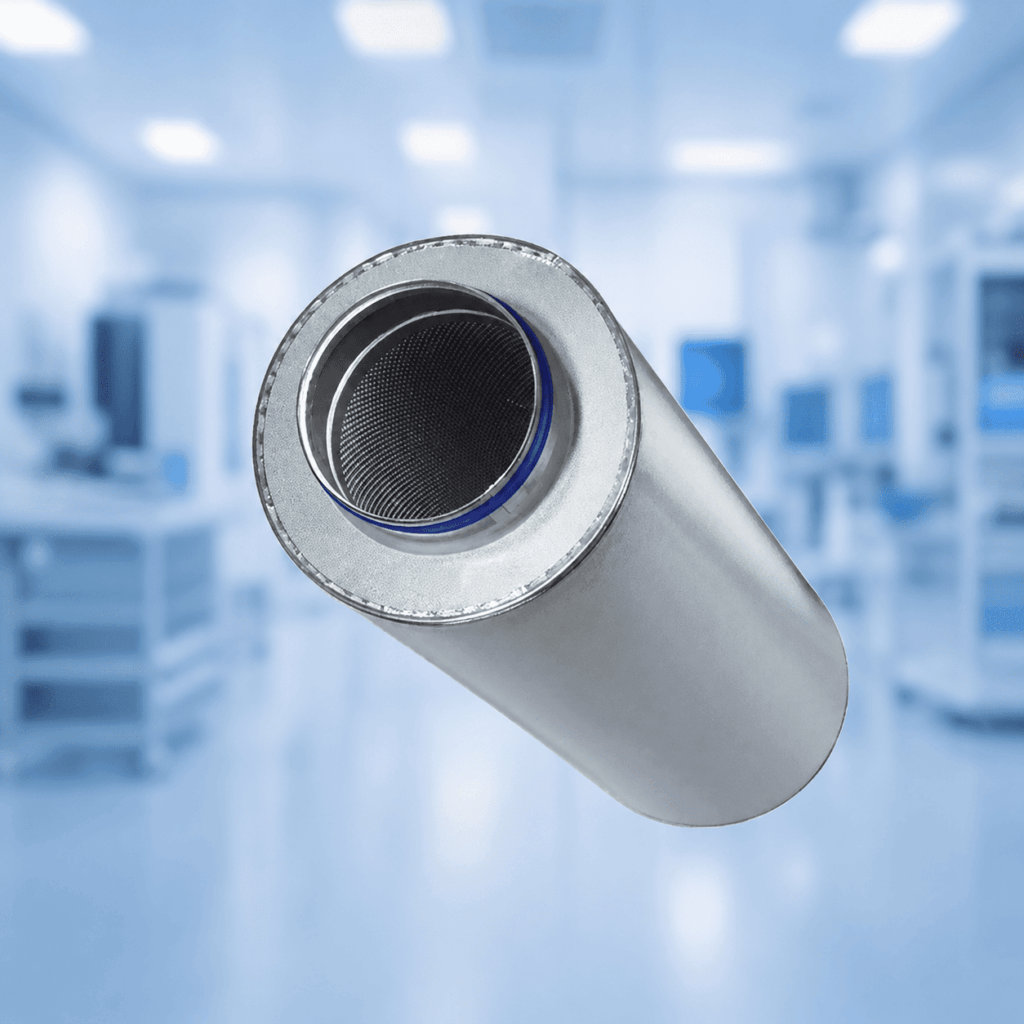

Круглые шумоглушители серии CA предназначены для снижения шума в системах кондиционирования воздуха с круглыми воздуховодами
- Звукопоглощающий материал — негорючая минеральная вата со знаком качества RAL, биорастворимая и, следовательно, гигиенически безопасная, согласно требованиям немецкого стандарта TRGS 905 (Правила работы с опасными веществами) и Директивы ЕС 97/69/EG
- Покрытие из стеклоткани защищает от эрозии при скорости воздуха до 20 м/с
- Корпус и внутренняя перфорированная поверхность из оцинкованной листовой стали
- Исполнение с присоединительным патрубком с углублением для установки уплотнения, которое необходимо для присоединения к круглым воздуховодам согласно требованиям стандарта EN 1506 или EN 13180
- Снижение уровня шума, измеренное в соответствии с EN ISO 7235
- Герметичность корпуса по EN 15727, класс B
Дополнительное оборудование
- С фланцами с двух сторон
- С уплотнением с двух сторон
Описание
Круглый шумоглушитель серии СА предназначен для монтажа в системах вентиляции; уровень снижения шума измерен по DIN EN ISO 7235.Звукопоглощающий материал – невоспламеняющаяся минеральная вата марки RAL-GZ 388 со стекловолокнистым покрытием, соответствует требованиям DIN 4102, класс пожарной опасности А2; покрыт перфорированной пластиной в целях защиты от износа при воздействии потоков воздуха со скоростью до 20 м/с. Корпус и перфорированный внутренний контур изготовлены из оцинкованной листовой стали. Присоединительные патрубки для подсоединения к воздуховодам круглого сечения имеют канавки под уплотнительные прокладки и соответствуют DIN EN 1506 или DIN EN 13180.Герметичность корпуса соответствует DIN EN 1751, класс А.
Особенности конструкции
- Жесткая конструкция круглого шумоглушителя
- Коэффициент снижения уровня шума соответствует требованиям DIN EN ISO 7235
- Герметичность корпуса соответствует DIN EN 1751, класс А
- Присоединительные патрубки на обоих концах для подсоединения к воздуховоду круглого сечения имеют по окружности канавки под уплотнительные прокладки и соответствуют DIN EN 1506 или DIN EN 13180 (если требуется, уплотнительные прокладки устанавливаются изготовителем). Конструкция с фланцами, имеющими отверстия, соответствует требованиям DIN 12220
Материалы
- Корпус, перфорированный внутренний контур и звукопоглощающая вставка (только для серии СВ) изготовлены из оцинкованной листовой стали
- Звукопоглощающий материал из минеральной ваты соответствует DIN 4102, класс пожарной опасности А2, знак качества RAL-GZ 388, поддается биологическому разложению согласно стандарту TRGS 905 и директиве ЕС 97/69/EG
- Звукопоглощающий материал для защиты от отслаивания проклеен стекловолокном, выдерживает воздействие потоков воздуха скоростью до 20 м/с
CA050 (толщина изоляции 50 mm), вносимые потери
| Типоразмер | Номинальная длина | Средняя частота для октавной полосы fm [Гц] | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Типоразмер | Номинальная длина | De | |||||||
| мм | Гц | ||||||||
100 | 500 | 3 | 5 | 8 | 14 | 23 | 30 | 18 | 13 |
| 4 | 9 | 15 | 27 | 42 | 50 | 43 | 25 | |
125 | 500 | 3 | 4 | 7 | 12 | 21 | 23 | 12 | 10 |
1000 | 4 | 7 | 12 | 23 | 38 | 42 | 29 | 20 | |
160 | 500 | 2 | 3 | 6 | 10 | 18 | 17 | 8 | 8 |
1000 | 3 | 5 | 9 | 19 | 34 | 30 | 18 | 15 | |
200 | 500 | 1 | 2 | 5 | 9 | 16 | 13 | 5 | 6 |
1000 | 2 | 4 | 8 | 16 | 31 | 22 | 12 | 11 | |
250 | 500 | 1 | 2 | 4 | 8 | 14 | 10 | 3 | 4 |
1000 | 2 | 3 | 6 | 14 | 28 | 17 | 8 | 9 | |
250 | 1500 | 2 | 4 | 8 | 19 | 39 | 23 | 13 | 12 |
315 | 500 | 1 | 1 | 3 | 7 | 12 | 7 | 2 | 3 |
1000 | 1 | 2 | 5 | 12 | 25 | 13 | 5 | 6 | |
315 | 1500 | 2 | 3 | 7 | 17 | 35 | 17 | 9 | 9 |
400 | 500 | 1 | 1 | 3 | 6 | 11 | 6 | 1 | |
1000 | 1 | 2 | 4 | 10 | 22 | 10 | 3 | 5 | |
400 | 1500 | 1 | 2 | 6 | 14 | 31 | 13 | 6 | 7 |
