СЕРИЯ VDW

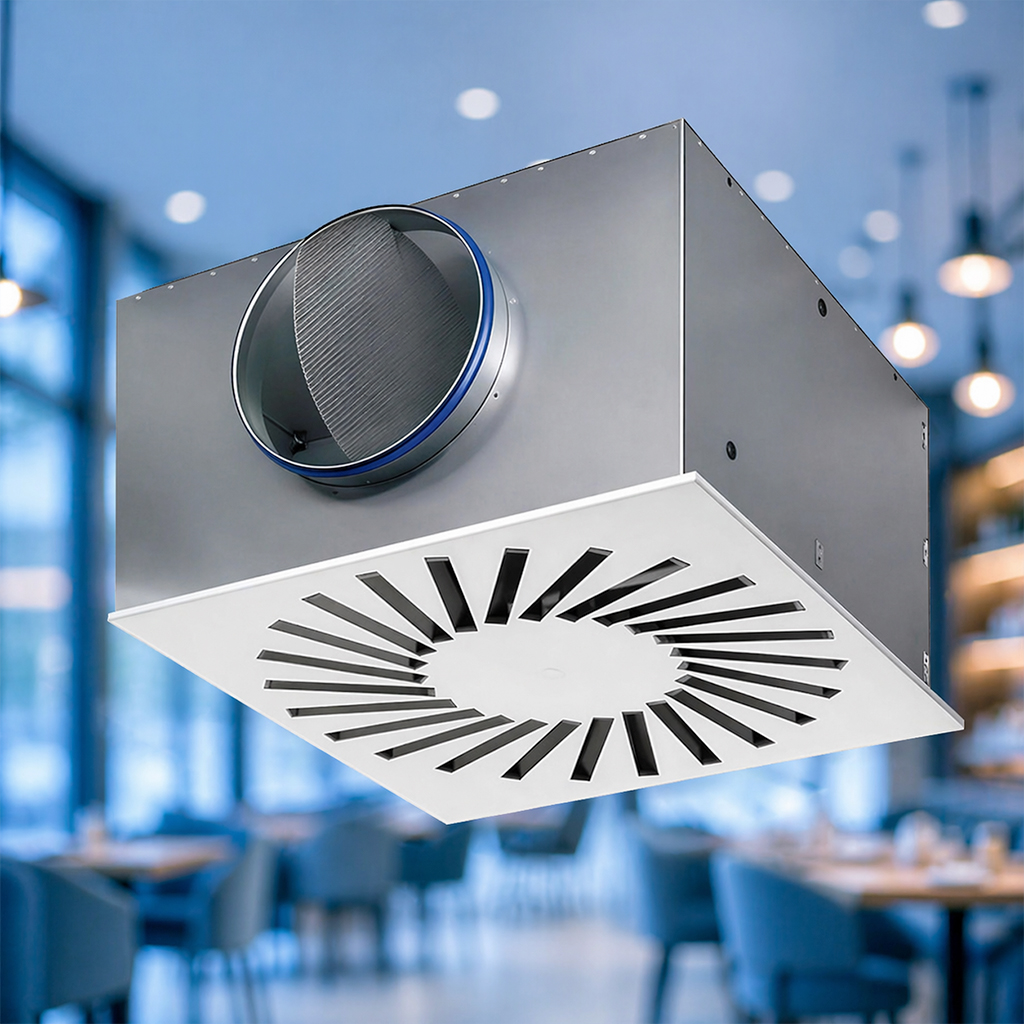

Потолочные вихревые диффузоры круглой и квадратной формы для больших расходов воздуха
- Типоразмеры 300, 400, 500, 600, 625, 825
- Диапазон расхода воздуха 7 – 470 л/с или 25 – 1692 м³/ч
- Лицевая панель изготовлена из оцинкованной листовой стали c порошковым покрытием
- Для приточного и вытяжного воздуха
- Для систем с переменным и постоянным расходом воздуха

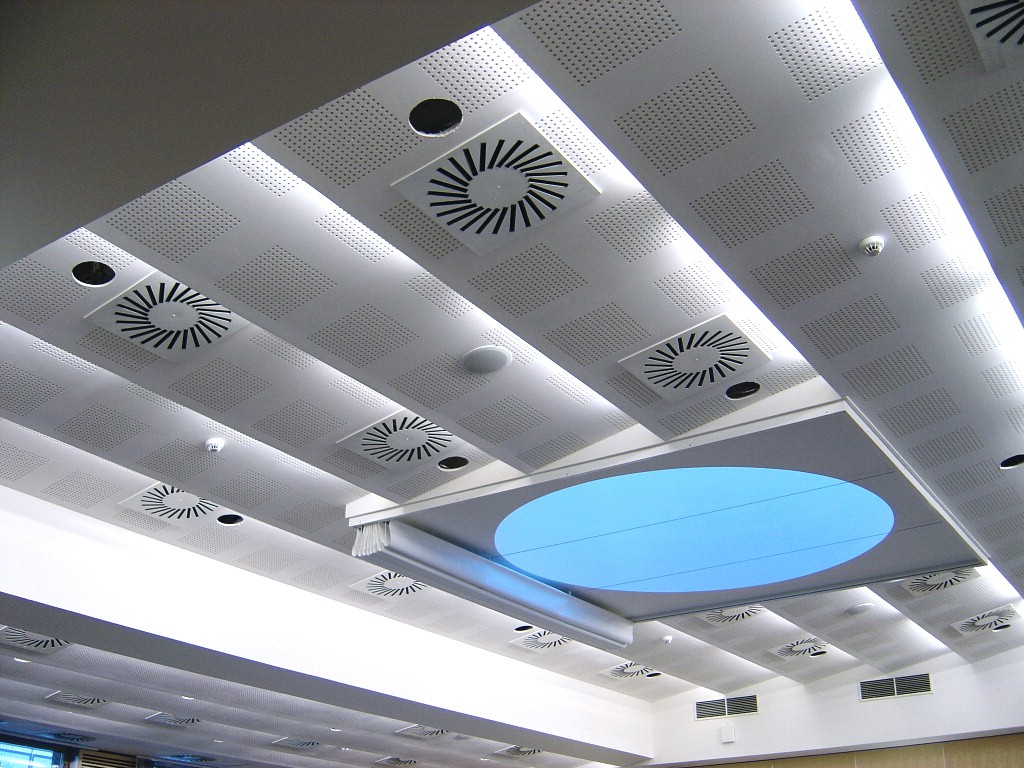

- Подходит для всех типов потолков, также подходит для свободного подвеса при наличии окантовочной панели
- Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
- Диффузоры могут обеспечивать 35-кратный воздухообмен при расположении в ряд с минимальным шагом 0.9 м (от центра к центру)
- Идеально для зон комфорта
Дополнительное оборудование и аксессуары
- Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC, направляющие лопатки белого или черного цвета
- Горизонтальное или вертикальное подсоединение к воздуховоду
- Статическая камера с точкой измерения и заслонкой клапана с гибкой тягой
Описание
Потолочные вихревые диффузоры в системах кондиционирования создают вихревую подачу воздуха для хорошего перемешивания его с воздухом помещения. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. Потолочные вихревые диффузоры применяются при больших расходах воздуха. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей.
Положение направляющих лопаток потолочных вихревых диффузоров серии VDW может регулироваться. Направление воздушных потоков может быть изменено при необходимости. Горизонтальная подача воздуха в одном направлении, в двух или во все стороны. Вертикальная подача воздуха возможна только для нагрева. Разница температур приточного воздуха и в помещении может колебаться от –12 до +10 K.
Заслонка клапана (опционально) для балансировки расхода воздуха упрощает эксплуатацию. Точка измерения и заслонка клапана с гибкой тягой (опционально) позволяют регулировать расход воздуха при смонтированной лицевой панели.
Для создания привлекательного целостного дизайна помещения диффузоры серии VDW могут также использоваться и для вытяжной вентиляции. Для вытяжных систем направляющие лопатки не требуются.
Типоразмеры | 300, 400, 500, 600, 625, 825 мм |
Мин. расход воздуха, где ΔtZ = –6 K | 7 – 99 л/с или 25 – 357 м³/ч |
Макс. уровень расхода воздуха, при LWA ≅ 50 дБ(A) | 80 – 470 л/с или 288 – 1692 м³/ч |
Разность температур приточного воздуха и в помещении | –12 до +10 K |
Характеристики
- Положение направляющих лопаток может быть выставлено индивидуально для изменения направления воздушного потока
- Подходит для всех типов потолков, также подходит для свободного подвеса при наличии окантовочной панели
- Направляющие лопатки черного или белого цвета
- Диффузоры могут обеспечивать 35-кратный воздухообмен при расположении в ряд с минимальным шагом 0.9 м (от центра к центру)
Материалы и покрытие
- Лицевая панель изготовлена из оцинкованной листовой стали
- V, H: Статическая камера и перемычка изготовлены из оцинкованной листовой стали
- X: Статическая камера изготовлена из пластика и оцинкованной листовой стали
- Направляющие лопатки изготовлены из пластика, UL 94, огнестойкость класса V-0
- Уплотнение изготовлено из резины
- Лицевая панель покрыта порошковой краской RAL9010, цвет белый
- P1: С порошковым покрытием, цвет по RAL CLASSIC
- Направляющие лопатки для приточного воздуха соответствуют RAL 9005, черный; для вытяжных систем — без направляющих лопаток
- Q11: Направляющие лопатки для вытяжного воздуха соответстуют RAL 9005, черный
- Q21: Направляющие лопатки для приточного и вытяжного воздуха соответствуют RAL 9010, белый
Технические характеристики
- Типоразмеры: 300, 400, 500, 600, 625, 825 мм
- Мин. уровень расхода воздуха, где ΔtZ = –6 K: 7 – 99 л/с или 25 – 357 м³/ч
- Макс. уровень расхода воздуха, где LWA ≅ 50 дБ(A): 80 – 470 л/с или 288 – 1692 м³/ч
- Разность температур приточного воздуха и в помещении: –12 до +10 K

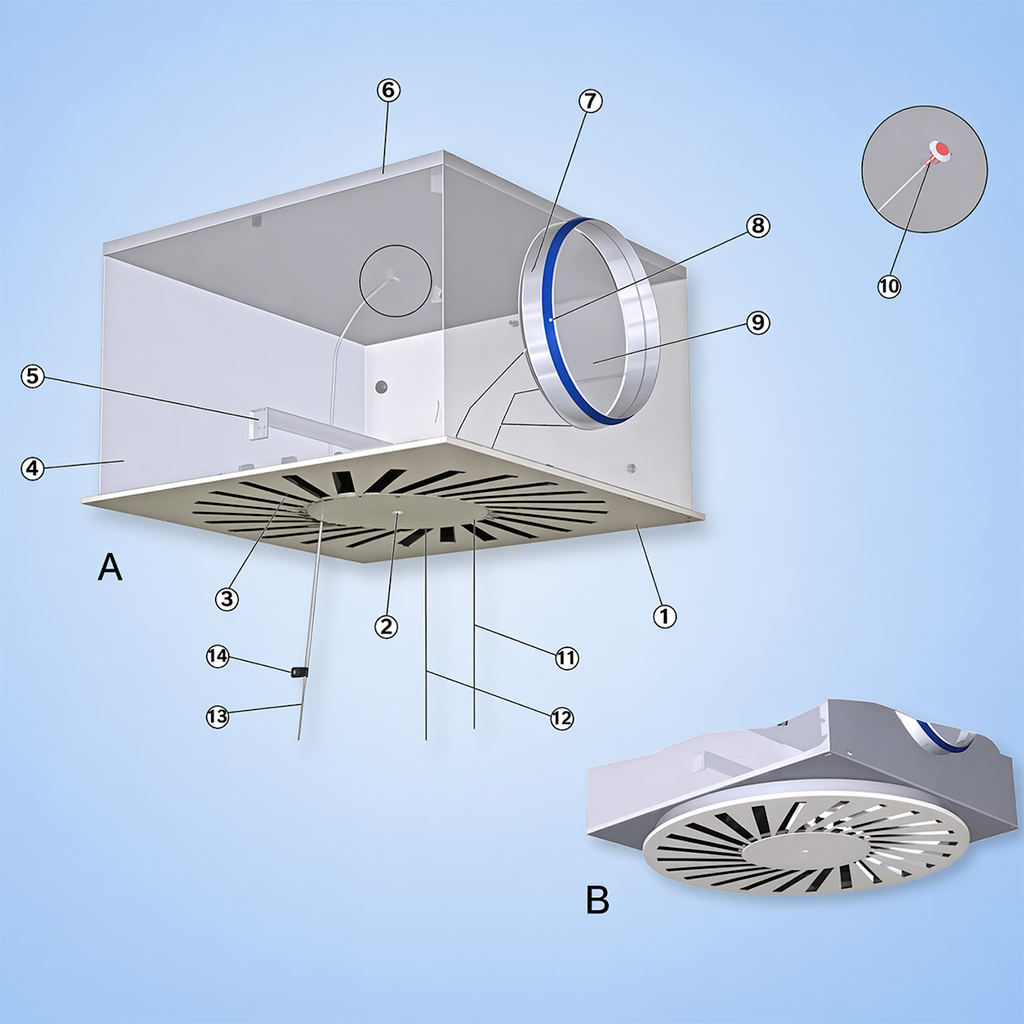

A VDW-Q
B VDW-R
① Лицевая панель диффузора
② Центральный соединительный винт
③ Регулируемые направляющие лопатки
④ Статическая камера
⑤ Перемычка
⑥ Подвесной кронштейн
⑦ Патрубок
Опционально
⑧ Уплотнение
⑨ Заслонка клапана для балансировки расхода воздуха
⑩ Точка измерения
⑪ Зеленый кабель для закрытия заслонки клапана
⑫ Белый кабель для открывания заслонки клапана
⑬ Измерительная трубка
⑭ Бирка с обозначением типа статической камеры
