СЕРИЯ VD
Потолочные вихревые диффузоры с квадратной панелью, с направляющими лопатками регулируемыми вручную или с помощью электропривода, обеспечивают оптимальное распределение воздуха в рабочей зоне в режимах охлаждения и нагрева
- Типоразмеры 425, 600, 775, 1050
- Уровень расхода воздуха 95 – 1490 л/с или 342 – 5364 м³/ч
- Лицевая панель изготовлена из алюминия с анодированным покрытием
- Для приточного воздуха
- Для систем с переменным и постоянным расходом воздуха
- Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
- Направление подачи воздуха изменяется вручную или при помощи привода
- Идеально для помещений с высокими потолками
Дополнительное оборудование и аксессуары
- Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
- Горизонтальное или вертикальное подсоединение к воздуховоду
- Наличие окантовочной панели позволяет осуществлять горизонтальную подачу воздуха в режиме охлаждения
- Защитная сетка для использования в спортивных залах
- Приводы для изменения направления подачи воздуха
Описание
Потолочные вихревые диффузоры в системах кондиционирования создают вихревую подачу воздуха для хорошего перемешивания его с воздухом помещения. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. Потолочные вихревые диффузоры применяются при больших расходах воздуха. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей.
Положение направляющих лопаток потолочных вихревых диффузоров серии VD может регулироваться. Возможность изменения направления воздушных потоков обеспечивает функционирование в режимах нагрева и охлаждения или при изменении диапазона расхода воздуха. Горизонтальная подача воздуха осуществляется во всех направлениях. Вертикальная подача воздуха возможна в режиме нагрева. Разница температур приточного воздуха и в помещении может колебаться от –12 до +15 K.
Привод (опционально) регулирует положение лопаток при необходимости.
Типоразмеры | 425, 600, 775, 1050 мм |
Мин. уровень расхода воздуха | 95 – 675 л/с или 342 – 2430 м³/ч |
Макс. уровень расхода воздуха, при LWA ≅ 50 дБ(A) | 280 – 1490 л/с или 1008 – 5364 м³/ч |
Разность температур приточного воздуха и в помещении | –12 до +15 K |
Характеристики
- С регулируемыми направляющими лопатками для помещений с высокими потолками
- Направление воздушных потоков можно регулировать вручную или при помощи привода
- Горизонтальное или вертикальное подсоединение к воздуховоду
Материалы и покрытие
- Лицевая панель изготовлена из экструдированного алюминиевого профиля
- Статическая камера, перемычка и окантовочная панель изготовлены из оцинкованной листовой стали
- Защитная сетка изготовлена из стальной проволоки
- Лицевая панель с анодированным покрытием E6-C-0, цвет естественный
- Защитная сетка покрыта порошковой краской RAL9010, цвет белый
- Окантовочная панель покрыта порошковой краской, RAL 9006, белый алюминий
- P1: С порошковым покрытием, цвет по RAL CLASSIC
Технические характеристики
- Типоразмеры: 425, 600, 775, 1050 мм
- Мин. уровень расхода воздуха: 95 – 675 л/с или 342 – 2430 м³/ч
- Макс. уровень расхода воздуха, где LWA ≅ 50 дБ(A): 280 – 1490 л/с или 1008 – 5364 м³/ч
- Разность температур приточного воздуха и в помещении: –12 до +15 K

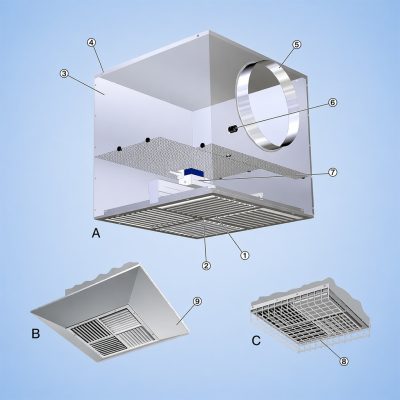

A VD-H
B VD-…-K
C VD-…-S
① Лицевая панель диффузора
② Регулируемые направляющие лопатки
③ Статическая камера
④ Подвесной кронштейн
⑤ Патрубок
Опционально
⑥ Кабельный ввод
⑦ Привод и перемычка
⑧ Защитная сетка
⑨ Окантовочная панель
