СЕРИЯ VSD50-1-LT

Щелевые диффузоры с размером щели 50 мм (номинальная ширина) и регулируемыми направляющими барабанами

  • Номинальная длина: 550, 1175 мм, 1 щель
  • Уровень расхода воздуха 10 – 70 л/с или 36 – 252 м³/ч
  • Лицевая панель изготовлена из экструдированного алюминиевого профиля
  • Для систем с переменным и постоянным расходом воздуха
  • Монтаж в легкие разделительные стены, усиленные металлическими конструкциями шириной 50 мм и толщиной стены 100 мм
  • Лицевая панель с креплением пружинным зажимом
  • Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
  • Индивидуальное регулирование положения направляющих барабанов при необходимости

Дополнительное оборудование и аксессуары

  • Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
  • Заслонка клапана для балансировки расхода воздуха, регулирование осуществляется через лицевую панель

Описание

Щелевые диффузоры направляют воздух из системы кондиционирования в помещение горизонтально либо под углом. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей.

Щелевые диффузоры серии VSD50-1-LT имеют регулируемые направляющие барабаны. Направление воздушных потоков может быть изменено при необходимости. Разница температур приточного воздуха и в помещении может колебаться от –10 до +10 K.

Заслонка клапана (опционально) для балансировки расхода воздуха упрощает эксплуатацию.

Для создания привлекательного целостного дизайна помещения диффузоры серии VSD50-1-LT могут также использоваться для вытяжной вентиляции или для приточно-вытяжной комбинации.



Номинальная длина

550, 1175 мм

Количество щелей

1

Мин. уровень расхода воздуха

10, 25 л/с или 36, 90 м³/ч

Макс. уровень расхода воздуха, при LWA ≅ 50 дБ(A)

35, 70 л/с или 126, 252 м³/ч

Разность температур приточного воздуха и в помещении

–10 до +10 K

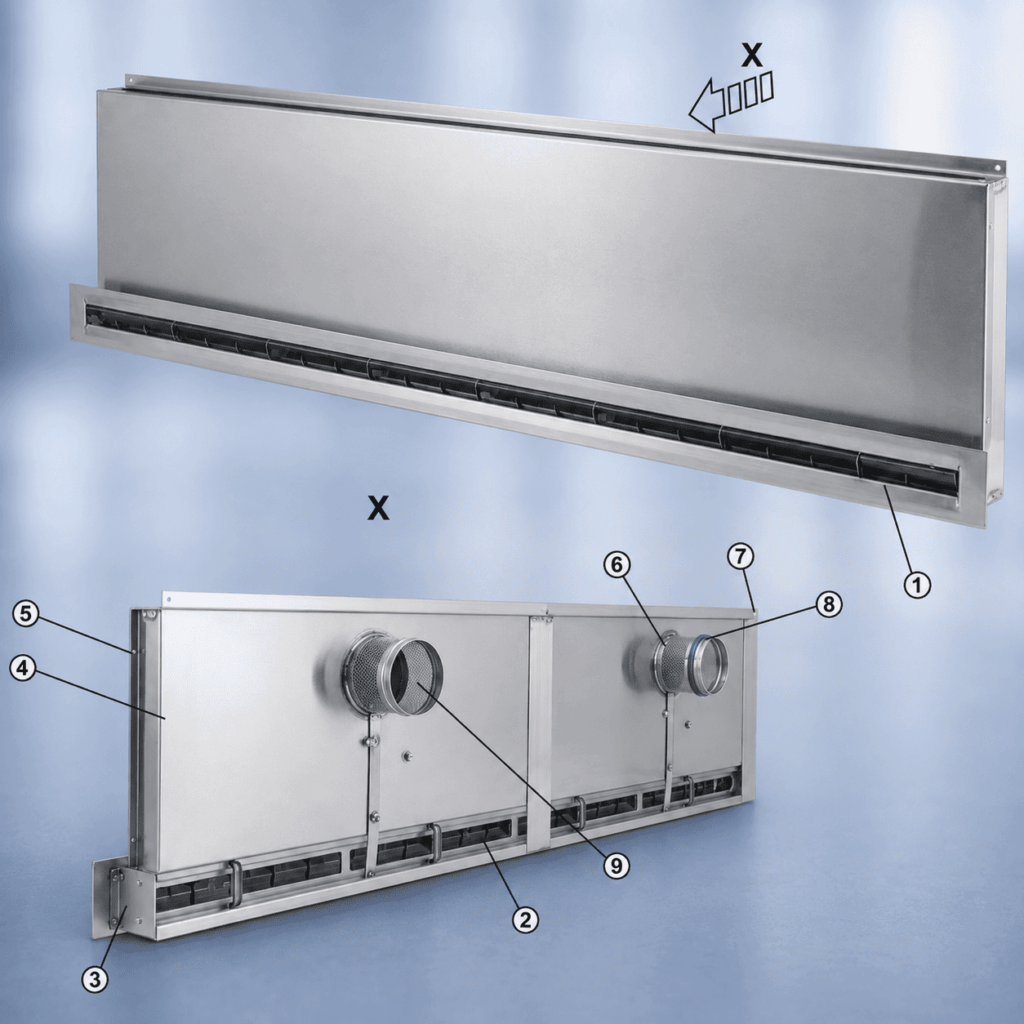

① Лицевая панель диффузора
② Регулируемые направляющие барабаны
③ Концевой уголок
④ Статическая камера со звукоизоляцией
⑤ Внутренняя звукоизоляция (уменьшает переходный шум между помещениями)
⑥ Патрубок
⑦ Подвесной кронштейн
Опционально
⑧ Уплотнение
⑨ Заслонка клапана для балансировки расхода воздуха
