СЕРИЯ VSD35-3-AZ
Щелевые диффузоры с номинальной шириной щели 35 мм используются в приточно-вытяжной комбинации
- Номинальная длина от 600 до 1200 мм, 3 щели
- Диапазон расхода воздуха 8 – 40 л/с или 30 – 144 м³/ч
- Лицевая панель изготовлена из экструдированного алюминиевого профиля
- Для систем с переменным и постоянным расходом воздуха
- Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
- Индивидуальное регулирование положения направляющих барабанов при необходимости
Описание
Щелевые диффузоры направляют воздух из системы кондиционирования в помещение под углом. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей.
Щелевые диффузоры серии VSD35-3-AZ имеют регулируемые направляющие барабаны. Разница температур приточного воздуха и в помещении может колебаться от –10 до +10 K.
Заслонка клапана (опционально) для балансировки расхода воздуха упрощает эксплуатацию.
Диффузоры серии VSD35-3-AZ компактны и используются в приточно-вытяжной комбинации.
Дополнительное оборудование и аксессуары
- Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
- Заслонка клапана для балансировки расхода воздуха, регулирование осуществляется через лицевую панель
- Звукоизоляция обеспечивает хорошие звукопоглощающие характеристики
- Крепление пружинным зажимом
Номинальная длина | 600, 750, 900, 1050, 1200 мм |
Количество щелей | 3 |
Мин. расход воздуха, где ΔtZ = –6 K | 8 – 15 л/с или 30 – 54 м³/ч |
Макс. уровень расхода воздуха, при LWA ≅ 50 дБ(A) | 25 – 40 л/с или 90 – 144 м³/ч |
Разность температур приточного воздуха и в помещении | –10 до +10 K |

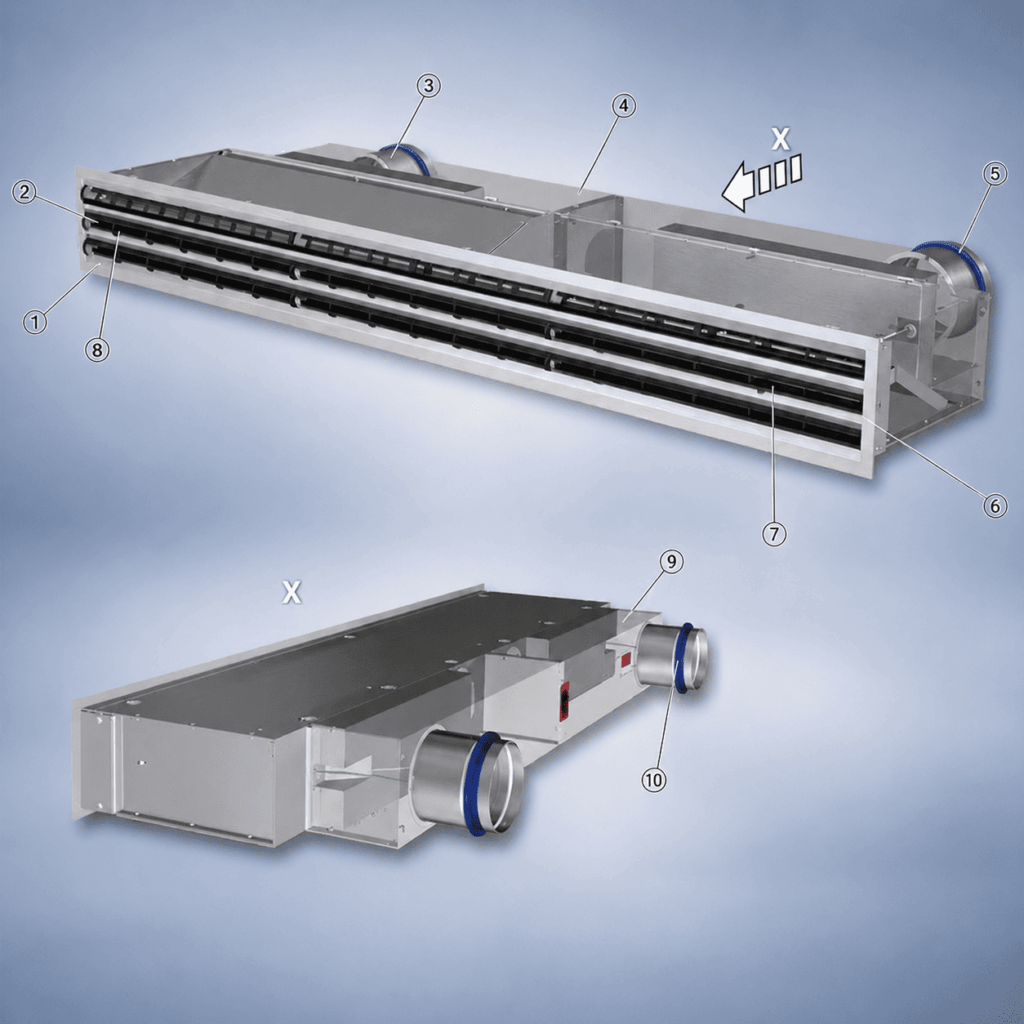

① Лицевая панель диффузора
② Регулируемые направляющие барабаны
③ Патрубок вытяжного воздуха
④ Статическая камера
⑤ Патрубок приточного воздуха
⑥ Концевой уголок
⑦ Гибкая тяга для приточного воздуха (белая тяга — открыто, зеленая тяга — закрыто)
⑧ Гибкая тяга для вытяжного воздуха (белая тяга — открыто, зеленая тяга — закрыто)
Опционально
⑨ Звукоизоляция (уменьшает переходный шум между помещениями)
⑩ Уплотнение
