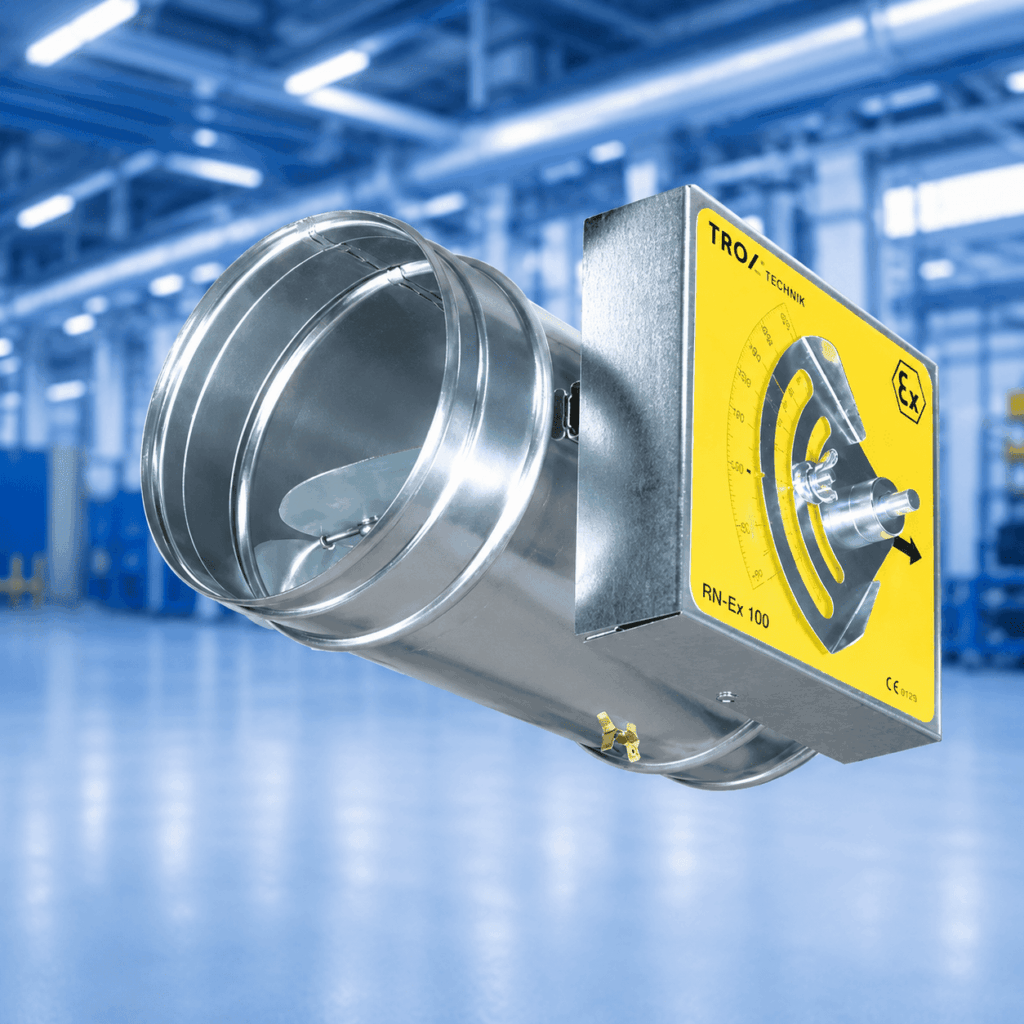

СЕРИЯ PBMK-EX
Механические круглые регуляторы расхода воздуха предназначены для регулирования расхода приточного и вытяжного воздуха для систем с постоянным расходом, одобрены и сертифицированы ATEX для использования в потенциально взрывоопасных зонах.
Регулятор расхода воздуха — это механическое устройство, работающее без внешнего источника питания. Заслонка регулятора с подшипниками с низким коэффициентом трения под воздействием аэродинамической силы устанавливаются в такое положение, что независимо от перепадов давления поддерживается постоянный заданный расход воздуха.
- Конструкция, соответствующая директиве ATEX
- Применимы для газов, воздуха с повышенной влажностью и паров в зонах 1 и 2, 21 и 22
- Требуемый расход воздуха можно установить при помощи шкалы на корпусе, дополнительное оборудование не требуется
- Перед вводом в эксплуатацию на объекте тестирование не требуется
- Допустимая скорость воздуха до 12 м/с
- Возможен монтаж в любом положении
- Герметичность корпуса по стандарту EN 1751, класс C
Дополнительное оборудование
- Шумоизолирующее покрытие для уменьшения шума, генерируемого корпусом
- Дополнительный шумоглушитель Серии KCK для снижение шума, генерируемого воздушным потоком
Описание
Под воздействием аэродинамической силы воздушного потока заслонка закрывается. Надувной компенсатор передает и увеличивает усилие и одновременно снижает колебания заслонки. Пластинчатая пружина, находящаяся за кулачковым диском, противодействует силе закрытия регулятора. Кулачковый диск выполнен таким образом, что при изменении давления, заслонки регулируются для поддержания постоянного расхода воздуха в пределах небольших отклонений.
Простой ввод в эксплуатацию
Требуемый расход воздуха легко и быстро устанавливается при помощи ручки регулирования с указателем, дополнительное оборудование не требуется.
Преимуществом перед стандартными дроссельными заслонками выступает отсутствие необходимости многократных измерений и регулировок, которые выполняет квалифицированный специалист. Если происходит изменение давления, например, при открытии или закрытии сечения воздуховода, расход воздуха во всей системе с дроссельными заслонками также будет изменяться, в то время как в системе с механическими регуляторами расхода этого не происходит. Механические регуляторы расхода немедленно изменят положение своих заслонок таким образом, чтобы заданный расход воздуха остался неизменным.

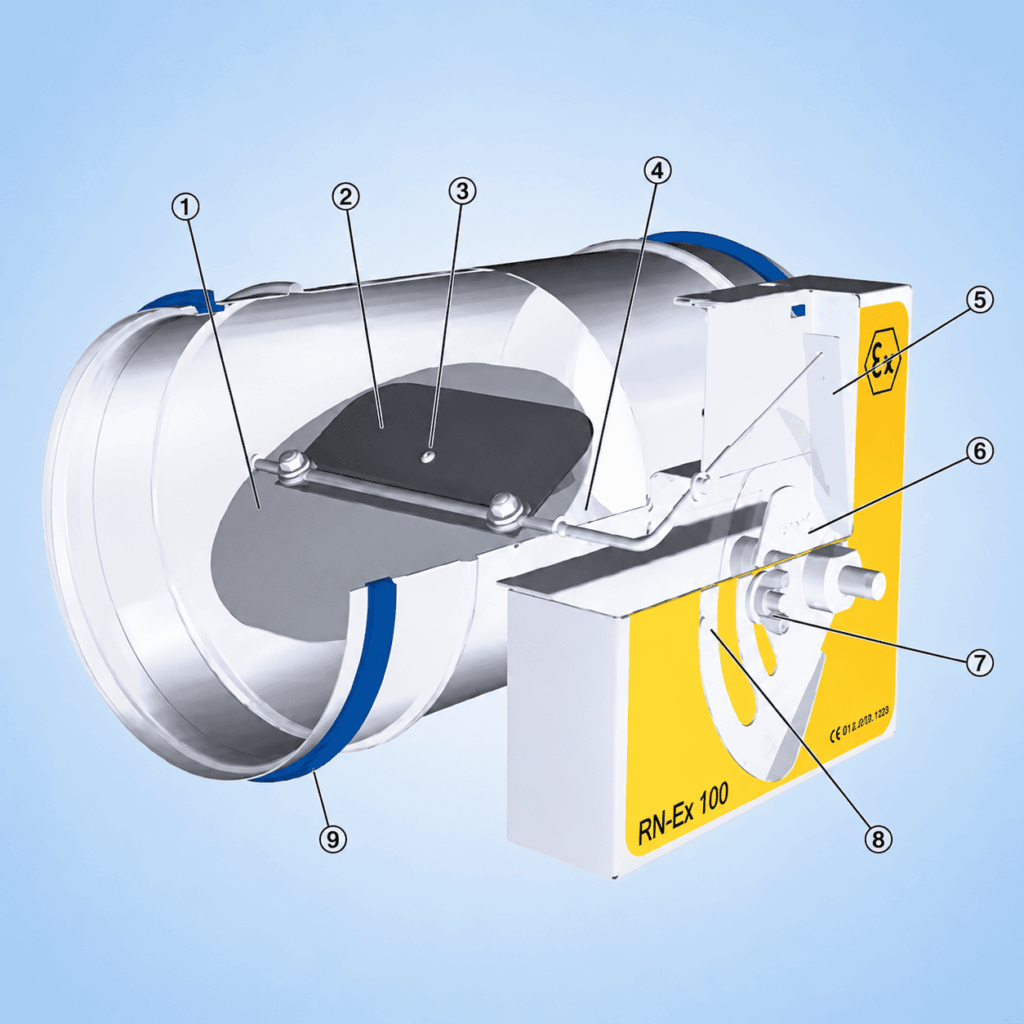

① Заслонка
② Надувной компенсатор
③ Входное отверстие компенсатора
④ Вал
⑤ Пластинчатая пружина
⑥ Кулачковый механизм
⑦ Стопор шкалы расхода воздуха
⑧ Шкала расхода воздуха
⑨ Уплотнение
